一、為什么氣體流量限制器在工業系統中至關重要

在工業氣體系統中，精確控制流量對于保障安全和優化性能至關重要。

不穩定或過量的氣體流動可能導致壓力激增、設備損壞、測量失準，并引發嚴重的安全風險——尤其是在處理高壓或易燃氣體時。

一旦氣體流量失控，危險系數將顯著增加。流量過載會損壞傳感器和儀器，導致泄漏，在極端情況下甚至可能引發火災或爆炸。因此，可靠的流量限制已成為眾多工業應用中的基本要求。

同時，精準的流量控制在許多高科技行業中也扮演著關鍵角色：

● ?在半導體制造中：穩定的氣體流量是確保工藝質量一致性的基礎。

● ?在氫氣系統中：受控的流量直接提升了操作安全性。

● ?在實驗室環境中：準確的流量是實現可重復測試結果的重要條件。

● ?在壓縮機與氣動系統中：流量限制能有效保護下游組件，從而延長整個系統的使用壽命。

正因如此，氣體流量限制器作為一種簡單、可靠的流量管理解決方案，得到了廣泛應用。

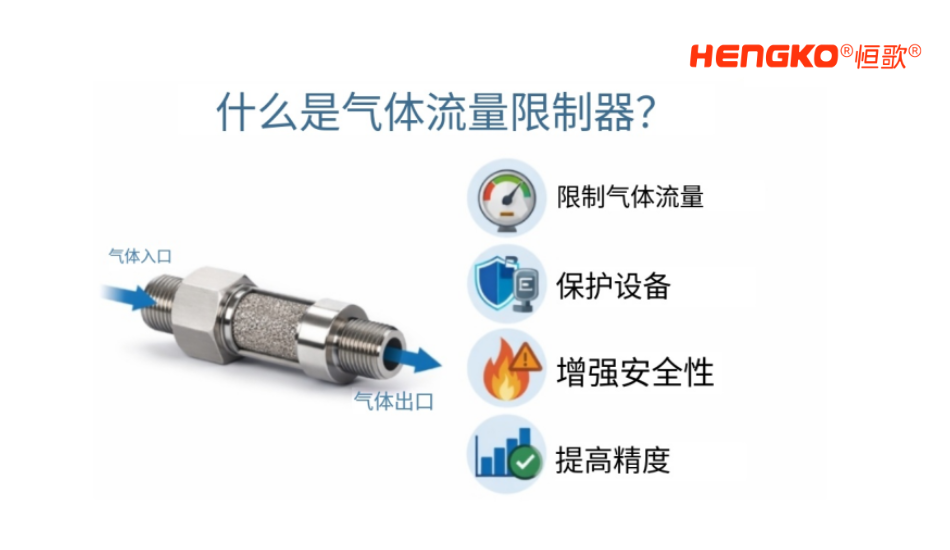

二、什么是氣體流量限制器？

1. 簡單定義

氣體流量限制器是一種用于限制和穩定系統中氣體流量的裝置。

簡而言之，它就像是氣體的“限速器”，能夠保護下游設備，并將氣流始終維持在安全的操作范圍內。

2. 技術定義

嚴格來說，氣體流量限制器是一種被動式流量控制元件。它通過在特定壓力條件下產生固定的壓降(通常借助孔口、毛細管或多孔結構)，來控制氣體的體積或質量流量。

與質量流量控制器(MFC)等主動式設備不同，它無需外部電源或傳感器即可工作：

被動控制（流量限制器）：提供固定或已校準的流量限制。

主動控制（MFC）：通過電子手段實時測量并調節流量。

這種被動工作原理使其結構簡單、可靠性高，非常適合惡劣的工業環境。

3. 流量限制器與其他流量控制設備的簡要對比

流量限制器 vs. 調壓閥：

調壓閥主要用于控制壓力;而流量限制器則用于控制流量。

流量限制器 vs. 針閥：

針閥允許手動調節流量;流量限制器則提供固定且穩定的流量限制。

流量限制器 vs. 質量流量控制器（MFC）：

MFC能夠主動測量和調整流量;流量限制器則被動地通過其物理結構來限制流量。

這些區別表明，當應用場景需要簡單、穩定且免維護的流量控制時，氣體流量限制器是更受青睞的選擇。

設備對比簡表

小結：在需要簡單、穩定且免維護的流量控制方案時，尤其是在對安全性要求極高或環境惡劣的場合，氣體流量限制器是首選。

四、氣體流量限制器是如何工作的？

1. 基本工作原理

氣體流量限制器的工作原理是在其固定的內部結構上產生一個受控的壓降(ΔP)。

當氣體流經一個狹窄通道(如小孔或多孔介質)時，其流量會受到限制并趨于穩定。核心功能包括：

● ?產生壓降：消耗多余的壓力能量，防止流量過大。

● ?固定限流結構：定義系統允許通過的最大流量。

● ?穩定流量：確保氣體輸送具有一致性和可預測性。

?

2. 常見的流量限制機制

氣體流量限制器通常采用以下三種機制之一：

孔板式限流：一個尺寸固定的小孔，通過其孔徑大小來限制流量。結構簡單，但易堵塞。

毛細管式限流：利用細長管道內的流體摩擦力和長徑比來控制流量。

多孔燒結金屬限流：氣體通過由數千個微孔組成的結構，形成均勻且穩定的流動阻力。

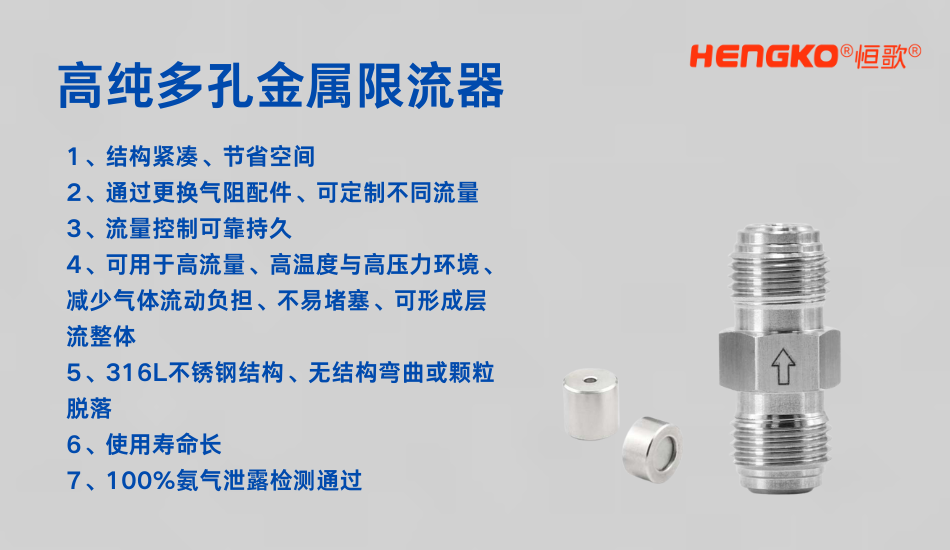

3. 為何多孔金屬流量限制器被廣泛使用？

多孔燒結金屬流量限制器在許多工業系統中備受青睞，因為它具有以下優勢：

● ?孔隙結構均勻，能實現高度一致的流量控制。

● ?性能極其穩定，長期使用漂移極小。

● ?耐高溫、高壓，環境適應性更強。

● ?抗堵塞能力遠優于單一的孔口結構。

這些優勢使其非常適用于半導體加工、氫氣系統、分析儀器等高要求領域。

五、氣體流量限制器的6個關鍵功能

在工業氣體系統中，氣體流量限制器承擔著多項重要職責：

限制最大氣體流量：防止流量過載，確保系統在設計參數內運行。

保護下游儀器：保護傳感器、分析儀、閥門等精密設備免受過載沖擊或損壞。

減少壓力波動：平抑壓力的突然變化，維持系統運行穩定。

提升系統安全性：從根本上降低因氣體失控流動導致泄漏、火災或爆炸的風險。

提高測量精度：為檢測儀器提供穩定的流量條件，從而獲得更可靠、可重復的讀數。

防止流量沖擊（水錘）：最大限度地減少系統啟停或壓力突變時產生的破壞性流量尖峰。

六、氣體流量限制器的典型工業應用

? ?半導體與電子制造：工藝氣體精確控制、載氣穩定。

? ?氫能與燃料電池系統：氫氣供應安全、燃料電池氣體管理。

? ?分析儀器與實驗室：氣相色譜儀、校準氣路。

? ?醫療與呼吸設備：氧氣流量限制，保障患者安全。

? ?壓縮空氣與氣動系統：保護空氣壓縮機、氣動工具及下游管路。

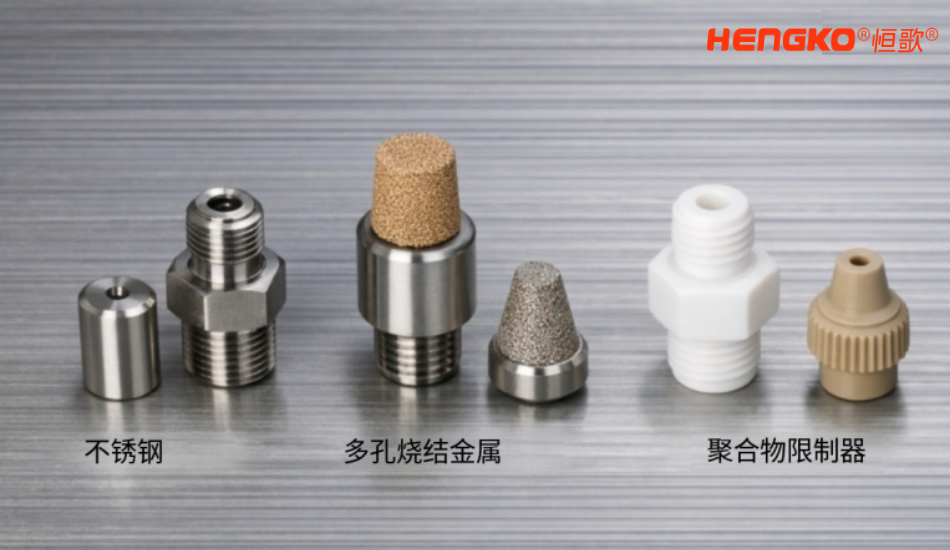

七、氣體流量限制器的常用材料

● ?不銹鋼（如316L/304）：具有優異的耐腐蝕性和高承壓能力。

● ?多孔燒結金屬：常見材質包括不銹鋼粉末、青銅、鎳合金等，兼顧限流與過濾功能。

● ?聚合物材料（如PTFE/PEEK）：適用于低壓或具有化學腐蝕性的特殊氣體場合。

哪些因素決定了氣體流量限制器的流量？

流量限制器的最終流量并非由單一因素決定，而是其設計參數與操作條件共同作用的結果。理解這些因素對正確選型和保證系統穩定至關重要。

● ?孔徑/孔隙大小：孔隙越小，流動阻力越大，流量越低;反之亦然。

● ?限流元件的長度與厚度：對于毛細管或多孔結構，更長的流道或更大的厚度會增加摩擦，降低流量。

● ?氣體類型：不同氣體(如空氣、氮氣、氫氣、氧氣)的密度和粘度不同，會直接影響流動行為。

● ?入口壓力：在相同結構下，更高的入口壓力會產生更大的壓降(ΔP)，從而導致流量增加。

● ?溫度：溫度變化會改變氣體的密度和粘度，進而影響實際流量。

● ?清潔度與堵塞：污染物或顆粒物堆積會部分堵塞流道，隨時間推移導致流量下降和性能漂移。

八、使用氣體流量限制器的優勢

氣體流量限制器為工業系統提供了一種實用且高效的流量控制方案，其主要優勢包括：

結構簡單：無活動部件，易于集成到現有系統中。

無需電力：完全被動工作，適用于偏遠或惡劣環境。

高可靠性：物理原理工作，故障率極低，性能穩定。

維護需求低：幾乎無需維護，顯著降低運營成本。

成本效益高：相較于主動控制設備，擁有更低的購置和使用成本。

使用壽命長：特別是燒結金屬類型，耐高溫、腐蝕，能長期保持穩定性能。

九、何時需要使用氣體流量限制器？

當系統需要在不依賴復雜控制設備的前提下，實現簡單、穩定、可靠的流量限制時，氣體流量限制器是理想選擇。在以下情況中，您應考慮使用它：

需要固定流量控制：當工藝要求氣體流量恒定，且一個預設的流量值已足夠時。

需保護敏感設備：防止分析儀、傳感器等精密儀器因流量突變而過載或損壞。

滿足安全合規要求：在涉及易燃、高壓或危險氣體的系統中，限制流量通常是安全法規的強制要求。

工作環境惡劣：在高溫、腐蝕性或電子設備易失效的環境中，被動式的金屬限制器表現出更強的耐用性和可靠性。

這些應用場景清楚地解釋了為何氣體流量限制器在半導體、氫能、實驗室及各類工業氣體系統中不可或缺。

十、如何選擇合適的氣體流量限制器？（簡要指南）

選擇合適的流量限制器關鍵在于使其設計特性與您的系統操作條件相匹配。主要考慮因素包括：

? ?所需流量范圍：明確系統需要維持的目標流量。

? ?工作壓力：確保限制器能安全承受入口壓力及產生的壓降。

? ?氣體類型：不同氣體的物性直接影響流量行為和材料選擇。

? ?材料兼容性：根據氣體的腐蝕性、純度要求，選擇如不銹鋼、燒結金屬或特種聚合物等合適材質。

? ?連接接口：選擇與現有管路匹配的連接方式，如卡套、NPT螺紋、法蘭等。

? ?標準品與定制：標準產品適用于常見需求;對于特殊流量、尺寸或材料要求，則需要定制設計。

結論

氣體流量限制器是一種用于限制和穩定氣體流量的簡潔裝置，它能有效保護設備并提升整個系統的安全性。

在現代工業氣體系統——如半導體制造、氫能源、實驗室及各類工業應用中，受控的流量是實現可靠運行與精確結果的基石。

對于固定的流量控制需求，流量限制器提供了一種高效且低維護的解決方案。如需了解更詳細的工作原理、選型方法及制造商信息，請參閱我們的專題指南。
