在半導體制造的離子注入、高壓沉積等工藝環節，工藝氣體需在高壓狀態下輸送，這對過濾設備的耐壓性能與密封可靠性提出了極高要求。若過濾器耐壓不足，可能出現殼體破裂;若密封失效，則會導致高壓氣體泄露，不僅影響生產，還可能引發安全事故。深圳恒歌研發的高壓雙卡套過濾器直通過濾閥(屬于TF系列工藝氣體專用過濾器)，以“超強耐壓”與“雙重密封”為核心設計，專為半導體高壓氣體工藝打造，有效解決企業在高壓氣體過濾中面臨的安全與穩定難題。

高壓雙卡套過濾器直通過濾閥的最大優勢，在于其卓越的耐壓性能。根據型號不同(如 T 型過濾器、W 型一體式過濾器)，該設備的工作壓力可達 414bar (6000psig)，遠超普通過濾器的耐壓上限，完全能適配半導體高壓氣體工藝的需求。其耐壓能力源于兩大設計：一是整體采用 316L 不銹鋼材質，這種材質本身具備高強度特性，能承受高壓環境下的殼體應力，不會出現變形或破裂;二是優化的閥體結構設計，通過計算機模擬高壓狀態下的應力分布，對閥體薄弱部位進行強化處理，確保設備在 414bar 的高壓下仍能保持結構穩定。這一特性讓企業無需擔憂高壓氣體對過濾器的損壞，可安心將其應用于離子注入等關鍵高壓工藝環節。

?

雙卡套密封設計是該設備保障高壓氣體無泄露的關鍵。相較于普通單卡套密封，雙卡套設計通過 “前卡套” 與 “后卡套” 的雙重貼合，實現對氣路管道的緊密包裹 —— 前卡套負責與管道形成第一道密封，后卡套則通過擠壓進一步強化密封效果，即便在高壓氣體沖擊下，也能有效阻止氣體滲透。這種密封方式無需焊接，安裝時僅需通過螺母緊固雙卡套，即可完成密封，既避免了焊接泄露的風險，又能在長期高壓使用中保持密封性能穩定。對于半導體企業而言，這種雙重密封設計意味著更高的生產安全性，能徹底杜絕因高壓氣體泄露引發的火災、爆炸等安全隱患，保障車間人員與設備安全。

在過濾與氣流穩定性上，高壓雙卡套過濾器直通過濾閥同樣表現出色。它具備超高顆粒攔截率，能精準清除 UHP 超純氣流中的微粒雜質，避免因雜質在高壓狀態下加速撞擊芯片，導致電路損壞。同時，其直通式流道設計大幅降低了壓力損耗 —— 在高壓氣體輸送過程中，壓力損耗過大會導致氣體流速不穩定，影響工藝參數精度，而該設備通過優化流道曲率與內部結構，將壓力損耗控制在極低水平，確保高壓氣體以穩定的流速通過過濾器，為生產工藝提供穩定的氣體供應。

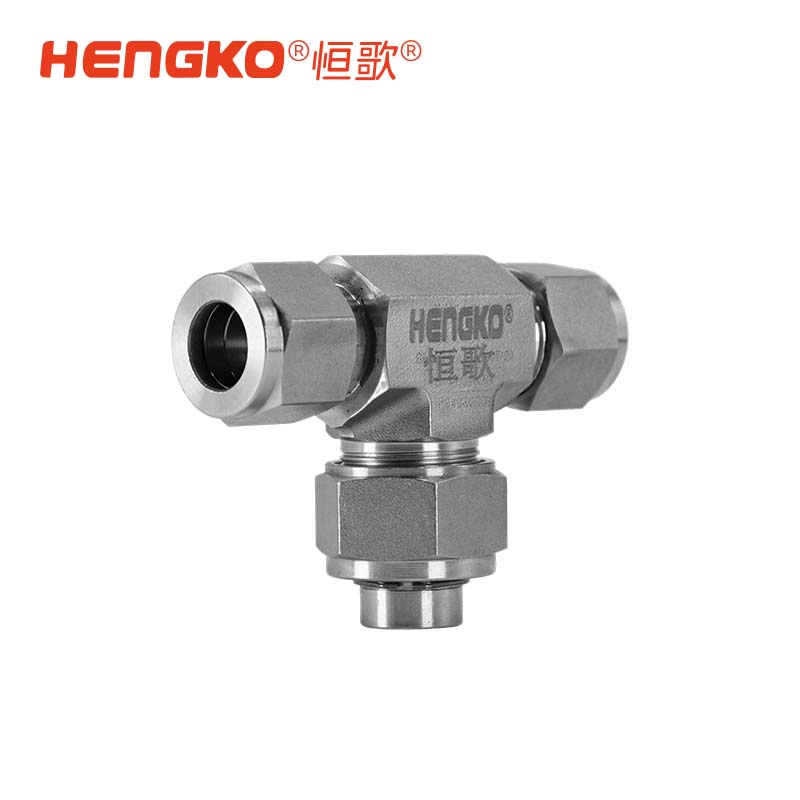

此外，該設備還具備出色的環境適應性與便捷的維護特性。它能在 – 28~+482℃的溫度范圍內穩定工作，適配半導體生產中的高溫工藝環境;同時耐腐蝕性強，可處理多種腐蝕性高壓工藝氣體，不會因氣體腐蝕出現性能下降。在維護方面，部分型號(如 T 型過濾器)可選配底部旁通道，可用于氣體取樣與過濾器清洗 —— 無需拆卸設備，即可通過旁通道完成取樣檢測與沖洗維護，大幅減少停機時間，降低維護成本。每一臺設備出廠前還經過 100% 完整性測試與 100% 氨氣檢漏測試，確保在高壓狀態下的密封性能與過濾性能達標，讓企業使用更放心。

對于依賴高壓氣體工藝的半導體企業來說，高壓雙卡套過濾器直通過濾閥不僅是一款過濾設備，更是保障高壓工藝安全、穩定運行的核心組件。它以超強的耐壓性能、可靠的雙重密封、高效的過濾效果，解決企業在高壓氣體過濾中的安全隱患與穩定難題，助力半導體高壓工藝環節實現高效、安全生產。
